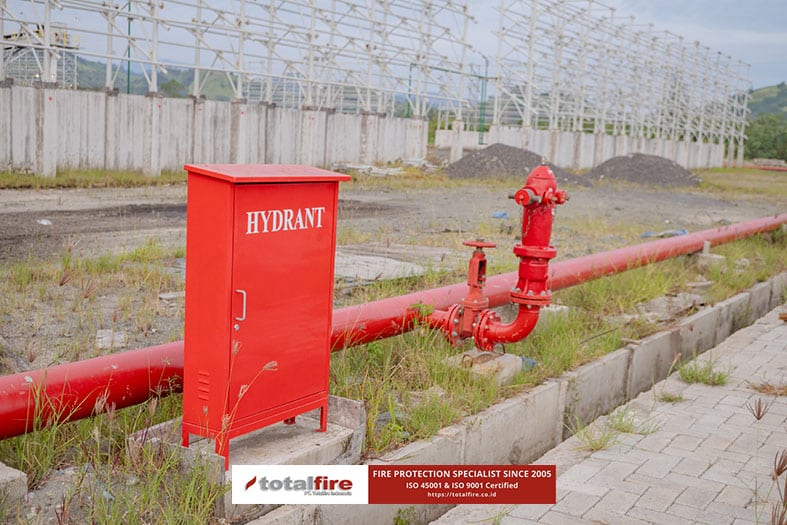

Pentingnya Jaringan Pipa Hydrant Fire

Sistem proteksi kebakaran merupakan salah satu investasi keselamatan yang tidak dapat ditawar bagi setiap bangunan, terutama gedung bertingkat, pabrik, dan fasilitas publik. Di antara berbagai metode pemadaman, Fire Hydrant tetap menjadi tulang punggung utama dalam menghadapi kebakaran skala besar. Namun, sebuah hydrant tidak akan berfungsi tanpa adanya sistem distribusi yang andal. Di sinilah peran Jaringan Pipa Hydrant menjadi sangat vital.

Lalu, bagaimana sistem yang efektif agar pipa hydrant dapat bekerja secara optimal? Selain itu, bagaimana cara menanggulangi masalah pada jaringan pipa tersebut? Berapa ukuran pipa yang pas untuk hydrant?

Terdapat berbagai jenis dan spesifikasi pipa yang digunakan dalam sistem hydrant. Oleh karena itu, dalam artikel ini akan dikupas tuntas tentang pipa pada jaringan hydrant.

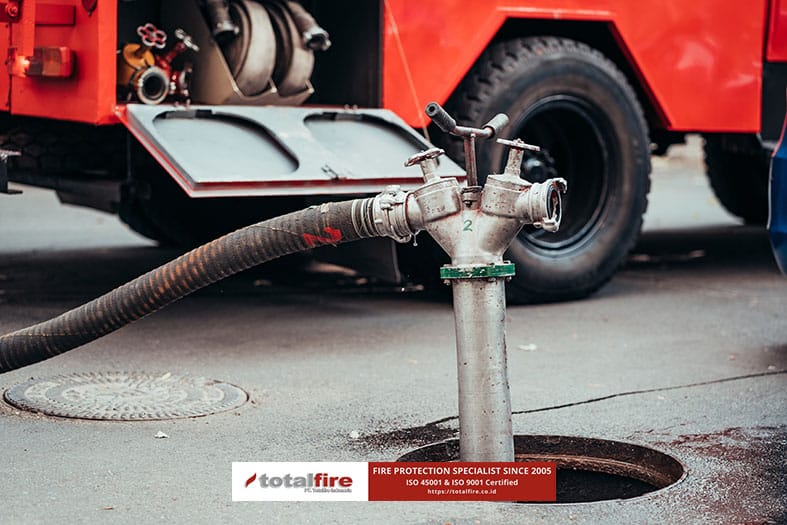

Fungsi Alat Fire Hydrant

Sebelum kita membedah teknis perpipaan, kita harus memahami mengapa sebuah gedung membutuhkan hydrant selain hanya mengandalkan tabung pemadam api (APAR).

Fire hydrant dirancang untuk menangani kebakaran tingkat lanjut yang tidak dapat diatasi oleh APAR. Jika APAR hanya mampu memadamkan api kecil dalam hitungan detik, hydrant menyediakan aliran air kontinu dengan tekanan tinggi untuk mencegah api meluas secara tidak terkendali.

Tiga Komponen Utama Sistem Hydrant:

• Reservoir (Penyimpanan Air): Tangki air yang dirancang khusus untuk pemadaman. Cadangan air harus dirancang sesuai klasifikasi bahaya dan standar yang berlaku, seperti NFPA atau regulasi nasional setempat. Durasi suplai dan debit aliran ditentukan berdasarkan analisis kebutuhan proteksi bangunan.
• Sistem Distribusi (Jaringan Pipa): Rangkaian perpipaan yang menghantarkan air dari pompa menuju titik-titik hydrant (baik indoor maupun outdoor).
• Pompa Hydrant (Fire Pump): Mesin pendorong yang terdiri dari Electric Pump, Diesel Pump, dan Jockey Pump untuk memastikan air mengalir dengan tekanan yang konsisten sesuai standar keselamatan.

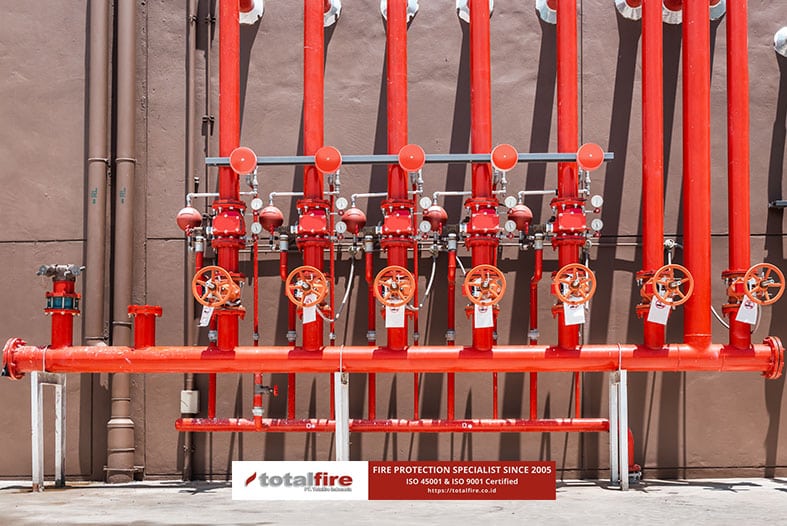

Analisis Teknis Pipa Jaringan Distribusi Hydrant

Tugasnya adalah sebagai pendistribusi air. Dengan demikian, air dari reservoir dapat disalurkan hingga ke selang hydrant. Pipa dalam jaringan hydrant menanggung beban kerja yang sangat berat. Tekanan sistem hydrant ditentukan berdasarkan hasil perhitungan hidrolis, termasuk ketinggian bangunan dan kehilangan tekanan dalam pipa, agar tekanan residual di titik terjauh tetap sesuai standar. Oleh karena itu, pemilihan pipa tidak boleh dilakukan secara sembarangan.

Faktor yang Mempengaruhi Performa Pipa:

• Ketebalan dan Jenis Material: Umumnya digunakan pipa baja hitam (Black Steel Pipe) kelas Schedule 40 atau Schedule 80 untuk memastikan pipa tidak retak saat menahan tekanan dinamis.
• Debit Aliran Fluida: Kapasitas air yang lewat harus sesuai dengan diameter pipa agar tidak terjadi kehilangan tekanan (head loss) yang berlebihan akibat gesekan di dalam pipa.
• Hambatan dan Tata Letak: Setiap belokan (elbow), percabangan (tee), dan katup (valve) menciptakan hambatan. Perencanaan yang buruk akan membuat tekanan air di ujung selang menjadi lemah, sehingga pancaran air tidak efektif memadamkan api di ketinggian.

Sistem Perpipaan Interkoneksi: Keunggulan Sistem Ring

Sistem perpipaan yang biasa digunakan untuk fire hydrant adalah sistem jaringan interkoneksi tertutup. Apa saja contohnya? Salah satunya adalah sistem O atau ring.

Mengapa sistem ini dianggap efektif? Sistem ini memiliki beberapa kelebihan. Pertama, jika terjadi kerusakan pada satu bagian pipa, sistem tetap dapat beroperasi. Artinya, air tetap dapat mengalir dan digunakan. Kerusakan pipa menjadi salah satu hal yang tidak bisa dihindari. Hal ini disebabkan oleh berbagai faktor yang dapat memicu kerusakan. Kedua, sistem ini menghasilkan aliran air yang lebih stabil dan konstan. Jadi sangat cocok digunakan untuk pemadaman api.



Komponen dan Spesifikasi Ukuran Pipa Hydrant

Sistem pipa hydrant terdiri dari beberapa komponen agar dapat berfungsi secara optimal. Berikut beberapa komponen sistem perpipaan pada fire hydrant.

Pipa Utama (Header/Main Line)

Merupakan komponen utama dalam sistem ini yang berbentuk silinder dan tersedia dalam berbagai ukuran. Selain itu, bahan pembuatnya pun beragam.

Sistem hydrant umumnya menggunakan satu jenis material pipa dengan beberapa variasi diameter, sesuai kebutuhan distribusi dan perhitungan teknis. Ukuran pipa utama ditentukan berdasarkan perhitungan debit dan kebutuhan tekanan. Pada banyak gedung komersial, diameter pipa utama umumnya berkisar antara 4 hingga 8 inch, namun dapat lebih besar pada fasilitas industri atau kawasan luas.

Pipa Sambungan Kedua (Secondary Line)

Sambungan ini digunakan untuk menghubungkan antara pipa yang satu dengan lainnya. Selain itu, sambungan digunakan untuk mengatur arah aliran dan distribusi tekanan air. Dalam sistem hydrant, metode penyambungan yang umum digunakan meliputi pengelasan, ulir, flange, dan sistem grooved coupling, tergantung diameter dan kebutuhan perawatan.

• Sambungan menggunakan pengelasan.
• Sambungan menggunakan ulir.

Pipa Cabang (Branch Line)

Sistem perpipaan sebagai distribusi air untuk fire hydrant memang cukup rumit. Dibutuhkan analisis yang mendalam. Oleh karena itu, untuk pemasangan fire hydrant, Anda dapat menyerahkan pada yang ahli yaitu, PT Totalfire Indonesia. Perusahaan kami bergerak di bidang pengadaan dan instalasi sistem proteksi kebakaran secara profesional. Selain pengadaan, kami juga menyediakan jasa untuk perawatan sistem tersebut.

Teknik Penyambungan Pipa: Menjamin Kekuatan Struktur

Ketahanan jaringan pipa hydrant juga bergantung pada bagaimana pipa-pipa tersebut disambungkan. Ada tiga metode utama dalam industri proteksi kebakaran:

• Sambungan Pengelasan (Welding Joint): Metode ini memberikan kekuatan permanen dan paling tahan terhadap kebocoran. Biasanya digunakan untuk pipa berdiameter besar pada jalur utama yang terkubur di dalam tanah atau dipasang secara vertikal (riser).
• Sambungan Ulir (Threaded Joint): Biasanya digunakan untuk pipa berdiameter kecil (di bawah 2 inch) atau pada bagian-bagian yang mungkin perlu dibongkar-pasang. Penggunaan sealant atau teflon tape khusus industri sangat diperlukan untuk mencegah kebocoran mikro.

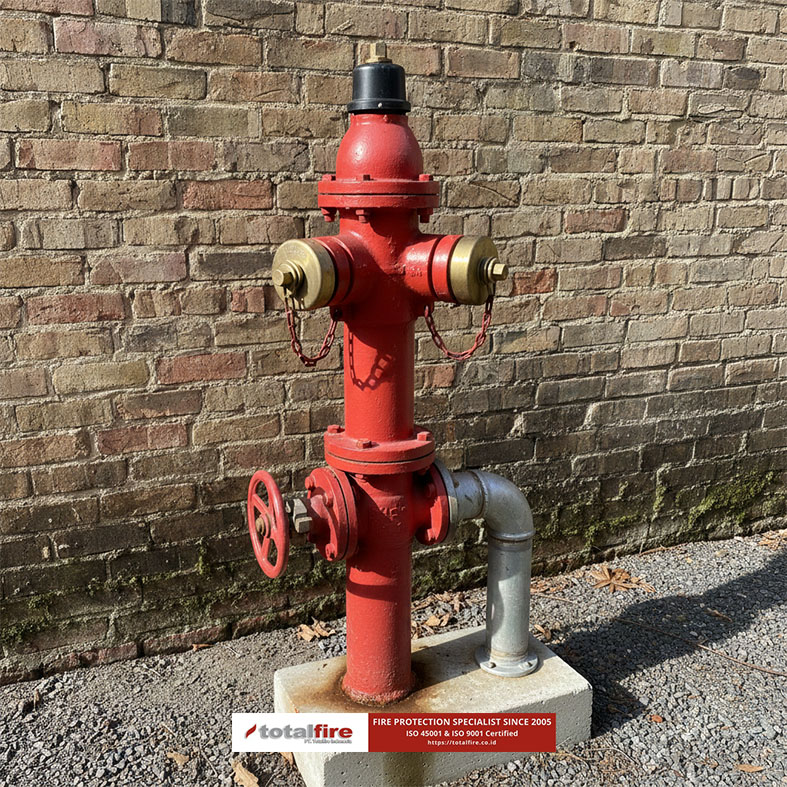

• Sambungan Flange (Flange Joint): Menggunakan dua piringan besi yang dibaut bersama dengan gasket di tengahnya. Sambungan ini sangat umum digunakan pada koneksi ke pompa, katup besar, dan pilar hydrant karena memudahkan dalam proses perawatan dan penggantian komponen tanpa harus memotong pipa.



Tantangan dan Masalah pada Jaringan Pipa Hydrant

Meskipun sistem telah terpasang, masalah bisa muncul seiring berjalannya waktu. Itulah sebabnya audit dan perawatan rutin menjadi kewajiban.

• Korosi dan Kerak: Air yang mengendap dalam pipa dalam waktu lama dapat menyebabkan korosi. Karat ini bisa menyumbat nozzle saat digunakan. Pencegahan korosi dapat dilakukan dengan pemilihan material yang sesuai standar, pelapisan anti-karat, serta program flushing dan inspeksi rutin sesuai jadwal perawatan.
• Kebocoran Tersembunyi: Pipa hydrant yang ditanam di dalam tanah sering mengalami kebocoran akibat pergeseran tanah atau tekanan kendaraan di atasnya. Jika jockey pump sering menyala tanpa penggunaan air, perlu dilakukan pemeriksaan sistem karena hal tersebut dapat mengindikasikan kebocoran atau penurunan tekanan abnormal.
• Kehilangan Tekanan: Seiring bertambah usia, hambatan di dalam pipa bisa meningkat. Pengujian tekanan (Hydrant Static & Dynamic Test) harus dilakukan sekurang-kurangnya satu kali dalam setahun.

Pipa Adalah Investasi Keselamatan

Jaringan pipa merupakan salah satu komponen paling pentingda dalam sistem hydrant, yang harus bekerja terintegrasi dengan pompa, sumber air, dan sistem kontrol. Tanpa analisis perpipaan yang baik, pompa yang mahal dan reservoir yang luas akan menjadi sia-sia. Pipa yang berkualitas dan sistem jaringan interkoneksi yang terencana adalah kunci agar sebuah gedung memiliki pertahanan yang tangguh terhadap amukan api.
